Cмазочно-охлаждающая жидкость для работы с развертками

[роман]

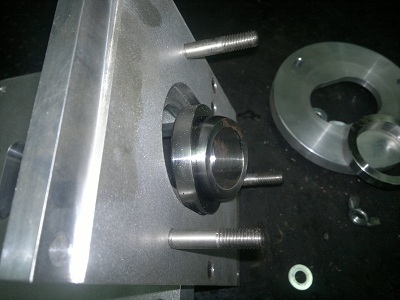

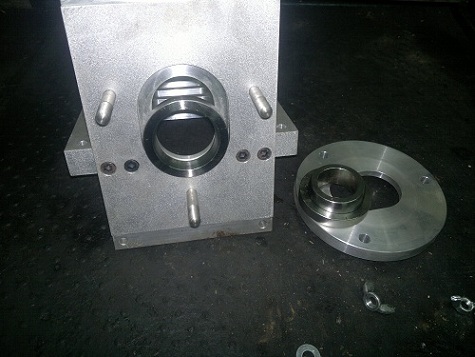

Месяц дома лежало-думал нафиг никому не нужно.Сделаю чертёж.

[Dyukanm]

Штука прелюбопытная,хорошо-бы чертёжики.

[Baberr]

да ! правильно ! за чем американцев кормить ! слизать у них ! и сделать подобие из остатков советской стали

[arsas]

Будут вопросы-задавайте

Размеры с соннакса сняты ?

[роман]

Нет размеры отфонарные.Только втулка большая подогнана под маленькую втулку Sonnax

[ahor75]

Не правильно сделал, центральная часть которая ходит вверх вниз должна быть еще и плавающая (как плавающий шарнир) а у тебя она двигается только вверх и вниз

[Dyukanm]

У зоннакса,судя по картинкам,втулка двигается в прорези по вертикали,а по горизонту г.б. подгоняют и поджимается он струбцинкой через прокладку.В горизонтальной пластине выполнено отверстие для суппортов насоса.
http://www.sonnax.com/system/vbfix/VB-FIX-IN.pdf

[ahor75]

сегодня сфотографирую выложу

[mihailrr]

У зоннакса,судя по картинкам,втулка двигается в прорези по вертикали,а по горизонту г.б. подгоняют и поджимается он струбцинкой через прокладку.В горизонтальной пластине выполнено отверстие для суппортов насоса.
http://www.sonnax.com/system/vbfix/VB-FIX-IN.pdf

ahor75 имел ввиду, что наружная поверхность большой втулки сферическая, что дает возможность устранить всевозможные неперпендекулярности и перекосы при установке ГБ.

[роман]

У зоннакса,судя по картинкам,втулка двигается в прорези по вертикали,а по горизонту г.б. подгоняют и поджимается он струбцинкой через прокладку.В горизонтальной пластине выполнено отверстие для суппортов насоса.
http://www.sonnax.com/system/vbfix/VB-FIX-IN.pdf

ahor75 имел ввиду, что наружная поверхность большой втулки сферическая, что дает возможность устранить всевозможные неперепендекулярности и перекосы при установке ГБ.

Правильно или неправильно?При ремонте гидрораспределителя проблем не возникало.В комплекте с развёрткой идёт направляющая,при центровке направляющую не клинило.Поэтому идея в принципе правильная.С возможностью соверщенствования процесса.У Sonnax не весь инструмент требует такого приспособления.Есть что центруеться прямо на гидрораспределителе.На заводе сделают за два рубля-почему не добавить к себе в копилку?Или лучше америкосов кормить? Спасибо за замечания.Усовершенствовать будет не трудно

[Dyukanm]

Нехрен их кормить,пусть свою зелёную бумагу жуют,пупки земные блин.
Под барашки ,наверное,есть смысл поставить по пружинке с дистанционной втулкой для удобства центровки/затяжки.

[ahor75]

ВО

[Baberr]

Полюбому кормить будем !
Клапана и развертки где ?

[роман]

Некоторые размеры не указываю сознательно из-за особенностей сборки.1:собираем детали 1и2 с помощью болтов на 12.2:совмещаем детали 2и3 с помощью втулки и сверлим отверстия и нарезаем резьбу поочерёдно.Не допуская потери соосности

[yuriyakpp]

кормить америкосов или нет дело десятое. но всегда приятно работать качественным инструментом
